Controlador de motor BridgeSwitch™ con
conjunto de software MotorXpert™
Controlador de motor de medio puente, autoalimentado, de alto voltaje para aplicaciones más eficientes y ecológicas
BridgeSwitch™
Controlador de motor de medio puente, autoalimentado, de alto voltaje con protección de dispositivos integrada y supervisión del sistema. Solución completa de hardware y software junto con el conjunto MotorXpert.
La familia BridgeSwitch de medios puentes integrados simplifica mucho el desarrollo y la producción de controladores de motor PM o BLDC monofásicos o multifásicos accionados por inversor de alto voltaje. Incorpora dos FREDFET de potencia de canal N de alto voltaje con controladores de lado bajo y alto en un solo encapsulado pequeño. Los FREDFET con potencia interna incluyen diodos ultrasuaves y ultrarrápidos, ideales para accionadores de inversores de conmutación forzada. Ambos controladores son autoalimentados, lo que elimina la necesidad de una fuente de alimentación auxiliar externa. BridgeSwitch ofrece una señal de salida de corriente de fase instantánea única que simplifica la implementación de esquemas de control sin sensores. El encapsulado de montaje en superficie de bajo perfil y huella compacta ofrece distancias de fuga ampliadas y permite la disipación de calor de ambos FREDFET de potencia a través de la placa de circuito impreso.
Inicie el diseño de su inversor de motor monofásico o trifásico con el conjunto de software MotorXpert. BridgeSwitch posee funciones de protección contra fallas internas y monitoreo de nivel del sistema externo. La protección contra fallas internas incluye límite de corriente ciclo por ciclo para ambos FREDFET y protección contra sobrecarga térmica de dos niveles. El monitoreo de nivel del sistema externo incluye la detección del bus de CC con cuatro niveles de bajo voltaje y un nivel de alto voltaje, así como la activación de sensores externos como un NTC. La interfaz de estado de un solo cable con bus bidireccional informa los cambios de estado observados.
Aplicaciones
- Controladores de motor PM y BLDC monofásicos o multifásicos de alto voltaje
- Potencia de salida típica del inversor de hasta 400 W
- Electrodomésticos, incluidos lavavajillas y refrigeradores
- Ventiladores del condensador en aires acondicionados de alta eficiencia
- Bombas y ventiladores en bombas de calor
Características clave
Alto rendimiento y flexibilidad de diseño
- Etapa de medio puente totalmente integrada con hasta un 98 % de eficiencia
- Elimina el disipador de calor externo a la corriente nominal de verdadero valor eficaz continua
- FREDFET de potencia de canal N de 600 V
- Diodo de recuperación rápida ultrasuave
- Salida de información precisa de corriente de fase instantánea (BRD126X)
- Elimina los circuitos externos de detección y amplificación
- Controladores de lado alto y bajo autopolarizados
- Elimina la necesidad de una fuente de alimentación auxiliar

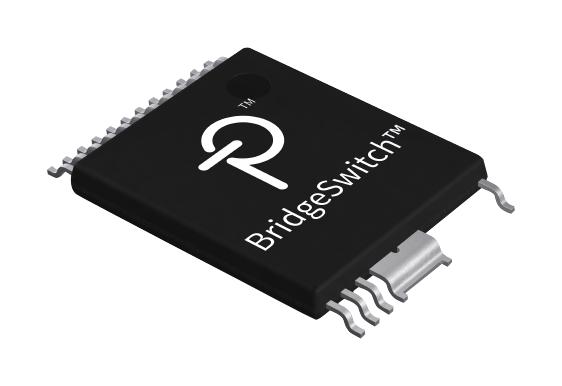

- Montaje en superficie de huella pequeña en encapsulado SOP-24C
- Las almohadillas expuestas permiten disipar el calor a través de PCB
- La velocidad de conmutación controlada de los FREDFET reduce la EMI
RDK: placas de diseño de referencia que utilizan el controlador de motor BridgeSwitch

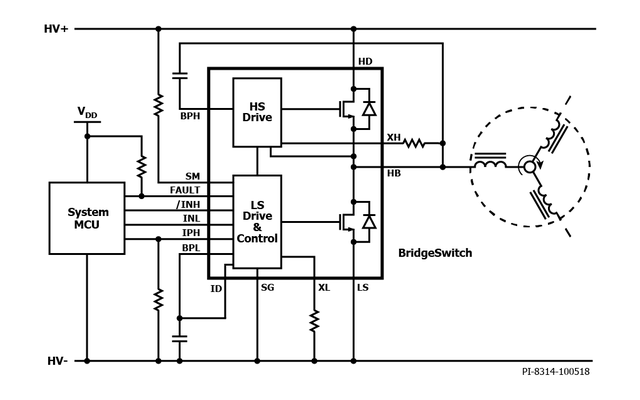

Diagrama de bloques
Conjunto MotorXpert para BridgeSwitch
El conjunto MotorXpert™ es la solución de software completa para desarrollar diseños de controlador de motor de medio puente integrado BridgeSwitch™.
El paquete del conjunto MotorXpert incluye:
- Herramienta de configuración y diagnóstico de control de motores MotorXpert
- Biblioteca de códigos de control de motor de ventilador BLDC monofásico BridgeSwitch
- Biblioteca de códigos FOC trifásicos sin sensor BridgeSwitch que utiliza corriente de fase integrada (IPH)
Características clave
- Software modular con ajuste del motor, arranque rápido y optimización del rendimiento
- Funciona en microcontroladores básicos Arm® Cortex®-M0 y equivalentes
- Se puede adaptar a cualquier otro MCU Cortex-M0 o Cortex-M superior
- Altamente configurable, incluso en tiempo de ejecución
- Reduce el tiempo de desarrollo del cliente
Aplicaciones
- Aires acondicionados
- Lavavajillas
- Ventiladores de techo
- Refrigeradores
- Campanas extractoras
